Seguridad sin Compromiso

Dedicada al desarrollo de soluciones de ingeniería, Protectoseal® es la empresa líder en la fabricación de productos de seguridad que no dañan el medio ambiente. Evaluamos permanentemente las necesidades de la industria en un esfuerzo por mejorar nuestros productos y servicios: un ejemplo de ello es la reciente mejora de nuestro software de cálculo y selección PRO-FLOW®.

“Tenemos el firme objetivo de seguir ofreciendo la más amplia gama de productos, con servicios de atención al cliente y asistencia para ventas en todo el mundo. Desde su fundación en 1925, nuestra empresa ha tenido la mirada puesta en la innovación. Hoy, Protectoseal mantiene intacto el compromiso con la innovación permanente de sus productos y la prestación de un excepcional servicio de atención al cliente.”

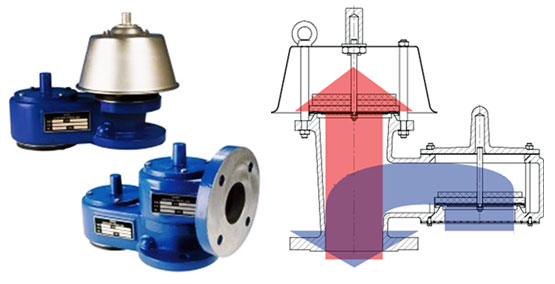

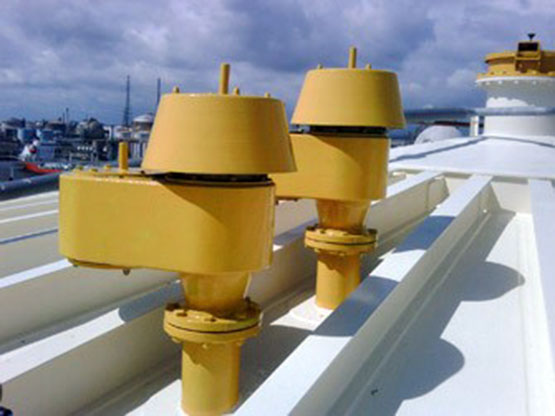

Valvula de Venteo de presión y Rompe Vacío de Fin de Línea

El venteo de presión y vacío de fin de línea para controlar la evaporación de la serie 8540H de Protectoseal® está diseñado para su uso en lugares donde se requiere alivio de presión y vacío. Las paletas de la carcasa de venteo dejan ingresar aire y expulsan los vapores a medida que el tanque inspira y exhala normalmente.

Está disponible también con conexión para recuperación de vapores  a través de una tubería, o pipe away.

Funcionamiento

Las paletas se abren y cierran para admitir sólo el alivio de entrada o salida necesario para permanecer dentro de las presiones de trabajo admisibles y evitar daños al tanque, las presiones positivas y negativas son compensadas atmosféricamente, lo cual reduce también las costosas pérdidas de evaporación.

Características
  • Tamaños de 2 in (DN 50) a 14 in (DN 300).
  • Ventea directamente a la atmósfera.
  • Los ajustes se logran mediante la carga de pesas.
  • Configuraciones vacío/presión más altas están disponibles.
  • Solicite el software de cálculo y selección ProFlow®.
  • Viene con siento de  amortiguación por aire de película FEP.
  • Diseño de paleta de baja dispersión – informes de pruebas certificados.
  • Construcción no metálica (resina termoplástica y FRP) disponible.
  • Diseño Pure-Tech® – aplicaciones de alta pureza.
  • Cumple con la normativa europea 94/9/CE de ATEX.
CONOZCA MÁS

Venteo de Presión de Emergencia con Boca de Acceso.

Los venteos de presión de emergencia con boca de acceso de la serie 53300 de Protectoseal® proporcionan alivio de presión de emergencia para los tanques de almacenamiento, así como también fácil acceso para realizar tareas de limpieza, inspección y reparación en el tanque.

Están diseñados para su instalación en bocas de acceso de tanques y, en caso de compromiso ignífugo de emergencia del tanque, constituyen una herramienta de alivio de grandes volúmenes de vapores, que sobrepasan la capacidad de un venteo en condiciones normales de operación. Las bocas de acceso de la serie 53300 no proporcionan alivio de vacío.

Cuando se instala correctamente en una abertura de boca de acceso de tanque con brida, el venteo de presión de emergencia con boca de acceso de la serie  53300 proporciona un sello de vapor eficaz. En condiciones ignífugas de emergencia, el venteo se abre completamente para permitir el escape de vapores y evitar el daño al tanque producto de un exceso de presión.

Características:

  • Tamaños de 16 in (DN 400) a 24 in (DN 600).
  • Ventea directamente a la atmósfera.
  • La tapa puede quitarse fácilmente y esto permite el acceso al tanque.
  • Solicite el software de cálculo y selección ProFlow®.
  • Viene con asiento de  amortiguación por aire de película FEP.
  • Diseño de paleta de baja dispersión – informes de pruebas certificados.
  • Construcción no metálica (resina termoplástica y FRP) disponible.
  • Cumple con la normativa europea 94/9/CE de ATEX.
CONOZCA MÁS

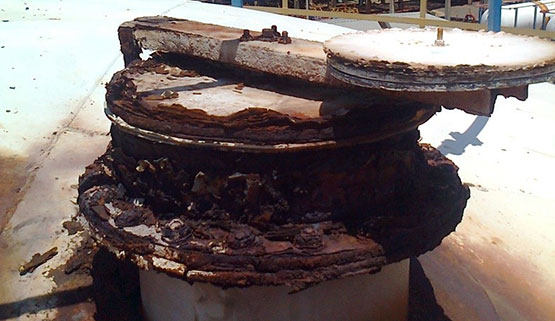

Ejemplo de un Venteo de Emergencia deteriorado por el tiempo y los elementos.

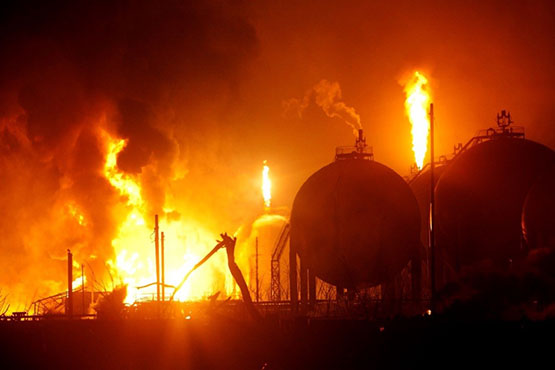

Imagen del Complejo Refinador Paraguaná (CRP), Edo. Falcón – Venezuela. Accidente del patio de tanques de la refinería, año 2012. (Venteos de emergencia activados)

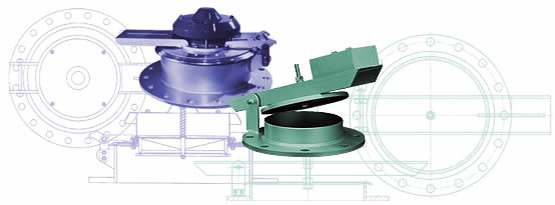

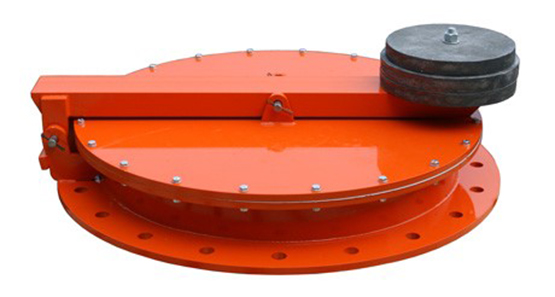

Los venteos de presión de emergencia estilo boca de acceso con bisagra de Protectoseal proporcionan alivio de presión de emergencia para tanques de almacenamiento expuestos a un fuego externo. Están diseñados para abrirse y proporcionar un alivio de presión que supera la capacidad de los venteos normales para controlar la evaporación.

Estos venteos están montados en la brida de la boca de acceso del tanque. Cuando se instala correctamente, el dispositivo proporciona un sello de vapor eficaz. En condiciones de incendio de emergencia, la tapa se abre pivotando sobre su bisagra y brinda el alivio requerido, impidiendo todo daño posible al tanque a causa del exceso de presión interna.

Por qué debemos proteger un tanque de combustibles.

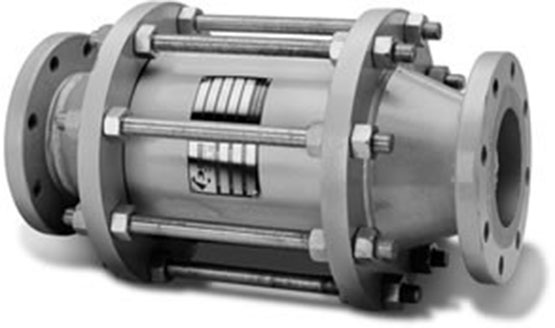

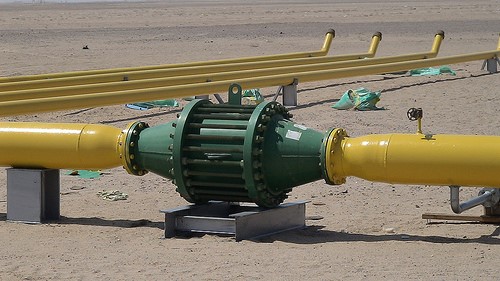

Arrestallamas a prueba de detonación.

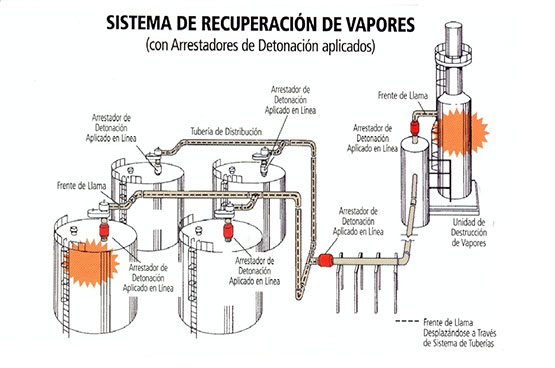

Los arrestallamas a prueba de detonación son dispositivos mecánicos pasivos instalados en la boquilla de un tanque de almacenamiento o en un sistema de tuberías de vapor inflamable.

Los líquidos inflamables son volátiles por naturaleza. A medida que se evaporan, pueden encender mezclas de vapor/aire inflamables. Estas condiciones de riesgo son frecuentes en plantas químicas, petroquímicas, de petróleo y productos farmacéuticos, donde el almacenamiento, el transporte y recolección de líquidos inflamables son parte de las operaciones diarias.

Funcionamiento.

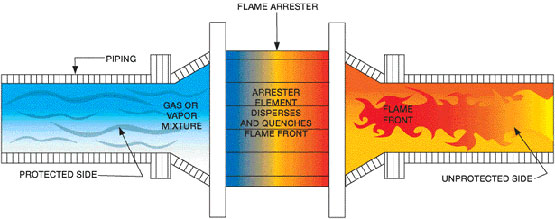

Permiten el paso del vapor en condiciones normales de operación y detienen y extinguen cualquier frente de llamas que se propague a través de la mezcla inflamable de vapor/aire en condiciones de emergencia. Al detener las llamas, se protege el tanque de almacenamiento o el equipo ubicado en el sistema de tuberías de los daños catastróficos que puede provocar una ignición no controlada.

La elección del arrestallamas apropiado depende de factores tales como la ubicación del arrestallamas con respecto a la fuente de ignición y las propiedades inflamables de la mezcla de vapor/aire.

Características:

  • Tamaños de 2 in (DN 50) a 24 in (DN 600)
  • Es de fácil intercambio lo cual reduce al mínimo el “tiempo improductivo” para mantenimiento.
  • Tiene caída de presión baja, menos propenso a la obstrucción.
  • Accesorios opcionales para drenajes, tomas de presión o sondas de temperatura están disponibles.
  • Solicite el software de cálculo y selección ProFlow®.
CONOZCA MÁS

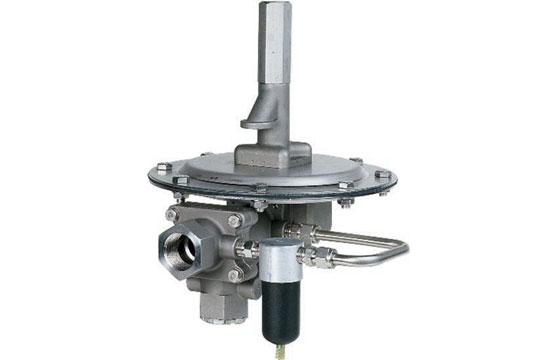

Válvula de Blanketing con accionamiento por piloto.

La válvula de Blanketing (inertización) con accionamiento por piloto de la serie 20 de Protectoseal® está diseñada para regular el flujo del gas de inertización (generalmente, nitrógeno) en el espacio de vapor de un tanque de almacenamiento de líquidos inflamables. La válvula detecta la presión en el espacio de vapor y se abre para permitir el flujo de gas en el tanque cuando la presión caiga por debajo del punto de ajuste. Cuando la presión del tanque vuelve al punto de ajuste de la válvula, el flujo de gas se detiene.

La válvula de la serie 20 consiste en una válvula principal (que controla el flujo de gas inerte en el tanque) y la válvula piloto (que detecta con exactitud la presión del tanque y controla la apertura y el cierre de la válvula principal). La instalación en serie de las válvulas proporciona un control sumamente preciso del flujo de gas en el tanque. El contrapunto equilibrado con presión en el piloto garantiza que se produzca una presión de apertura sistemática sobre el rango de presiones permitido del suministro de gas inerte.

Características:
  • Diseñada específicamente para Blanketing (inertización).
  • El diseño con accionamiento por piloto proporciona banda de operación muy ajustada.
  • Diseño compacto de peso liviano.
  • Entrada y salida de 1 “ tipo NPT estándar.
  • Conexiones de entrada y salida opcionales disponibles.
  • Se adapta a presiones de gas de entrada de 20 psig a 200 psig.
  • Puntos de ajuste de -0,5 pulgadas de columnas de agua a 69,2 pulgadas de columnas de agua.
  • Tapones de flujo opcionales para satisfacer los requisitos de flujo específicos.
  • Manómetros de líneas piloto y sensor opcionales.
  • Capacidad para purga de sistema y prueba de campo disponible.
  • Diseño Pure-Tech® – aplicaciones de alta pureza.
  • Cumple con la normativa europea 94/9/CE de ATEX.
CONOZCA MÁS

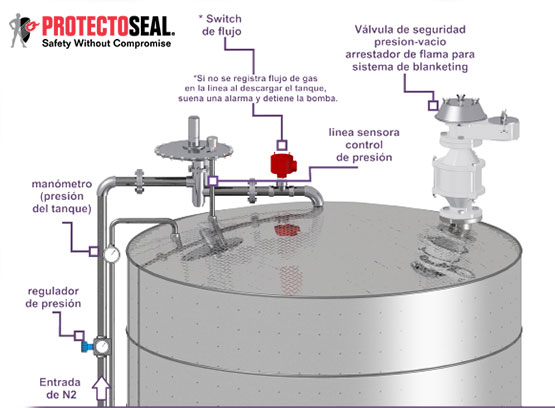

EJEMPLO DE FUNCIONAMIENTO DE LA PROTECCION COMPLETA PARA UN TANQUE DE COMBUSTIBLES

  • VENTEO ROMPE VACIO

  • VALVULA DE EMERGENCIA

  • VALVULA DE BLANKETING.
